15-15HS MAX® 无磁不锈钢

15-15HS®是一种奥氏体无磁不锈钢，用于制造石油和天然气行业用的无磁钻铤，扶正器，MWD壳体等。

材料强度高（140ksi或966MPa）且抗点蚀性能优于其他铬锰氮不锈钢。

化学成分

碳 0.04%以下

磷 0.05%以下

硅 1.00%以下

镍 3.00%以下

氮0.50-0.80%

锰 16.00-19.00%

硫 0.05%以下

铬 18.00-21.00%

钼 0.50-3.00%

铁 余量

耐腐蚀性能

说明：很多因素都会影响材料的耐腐蚀性能，例如温度，浓度，pH值，应力，表面粗糙度等。

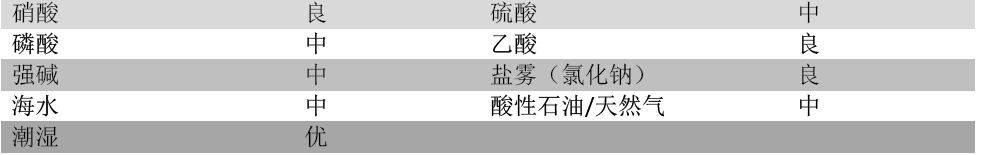

下面用“优，良，中，差”四个等级评定耐腐蚀性能，仅供比较和参考之用。

抗点蚀性能

测试溶液：室温下配置氯化钠溶液，在20-23°C温度下搅拌溶液。

初始pH值为6.8-7.0. 扫描率为0.1毫伏/秒。 电位越高，抗点蚀性能越好。

物理性能

比重： 7.76

密度： 0.28 lb/in3

平均比热（79-240°F）: 0.118 Btu/lb/゜F

弹性模数(E) 27.7 x 10 3 ksi

电阻系数(70°F) 441.0 ohm-cir-mil/ft

磁性

15-15HS®在退火态和热作加工状态下均无磁性。

机械性能

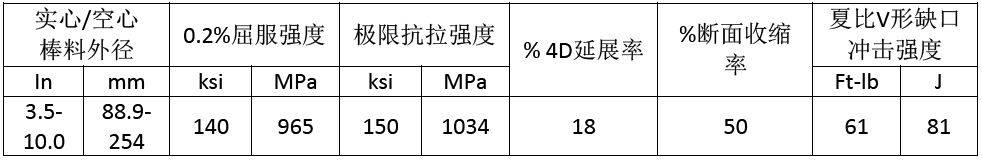

室温下机械性能的下限值

热作加工棒料

室温下机械性能的典型值

热处理

退火

15-15HS®常用的是热锻态。但是，如果需要退火，可加热至1900-2100°F（1040-1150°C），保温1小时/英寸厚度，随后水淬。退火态材料的强度会降低。
